Grâce à sa commande électrique pour servopresse couplée à sa plateforme de programmation MecaMotion, SOFTECA S.A. est le partenaire idéal.
Kit fourni par SOFTECA

Le kit que nous vous proposons se compose de la manière suivante:

  • Moteur Siemens adapté à vos besoins. Possibilité de monter un moteur tiers de votre choix.
  • Drive et unité de commande Siemens.
  • Logiciel MecaMotion, pour la programmation et la configuration de la presse selon les besoins de l'application.
  • Câble de puissance et câble codeur.

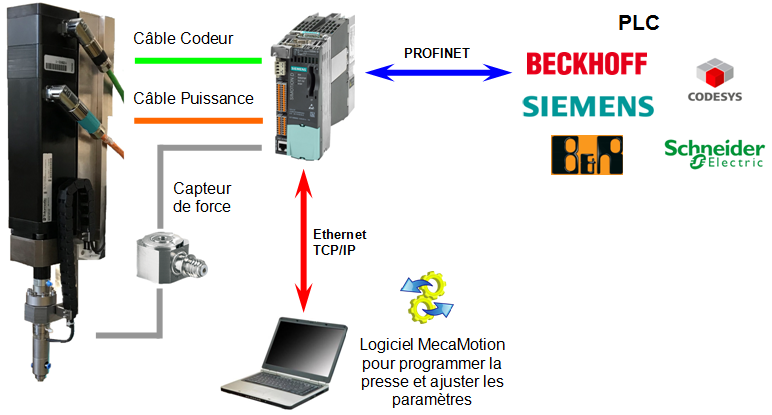

Diagramme fonctionnel avec automate Siemens, Schneider Electric, Beckhoff, B&R ou autre automate Codesys
Vidéos de démonstration
Programmation de la presse
Programmation de la presse

Programmation simple et intuitive, via MecaMotion.

Programmer le cycle de votre choix, à l'aide d'une palette de fonctions offerte par notre plateforme.

  • Positionnement
  • Toutes les opérations arithmétiques de base (+, -, *, /, ...)
  • Temps d'attente
  • Différents types de sauts
  • Mesure de signaux
  • Enregistrement force-position
  • ...

Vous pouvez déclarer jusqu'à 254 variables utilisateurs de chaque type (LREAL, BOOL, INT, ...)

Commander la presse via un automate

Dans le cadre d'un projet d'automation, la presse peut être commandée par un PLC via une liaison PROFINET, PROFIBUS ou ETHERNET).

Par cette liaison, il est possible de commander la presse:

  • Mode JOG
  • Sélection du programme pièce à éxecuter
  • Starter le cycle
  • ...

Cette liaison sert également à passer à votre presse la recette de la pièce que vous devez produire. Par ce canal, la presse peut également vous retourner les résulats.
Pour ce faire, la plateforme MecaMotion, vous donne la possibilité d'affecter vos différentes variables utilisateur directement à des entrées/sorties du bus.
Les erreurs sont également remontées à l'automate par ce biais.

Grâce à ce dialogue via le bus, il est possible de piloter plusieurs presses sur le même réseau.

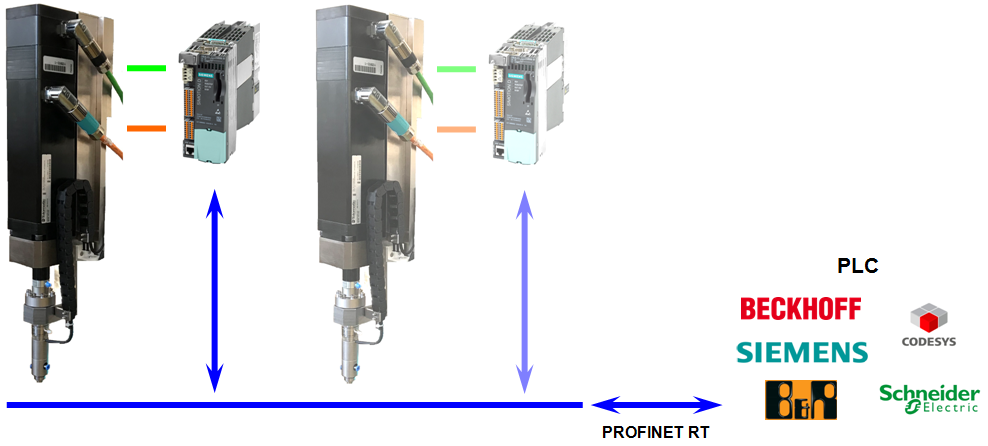

Schéma Multipresses avec automate Siemens, Schneider Electric, Beckhoff, B&R ou autre automate Codesys
Contrôle du processus

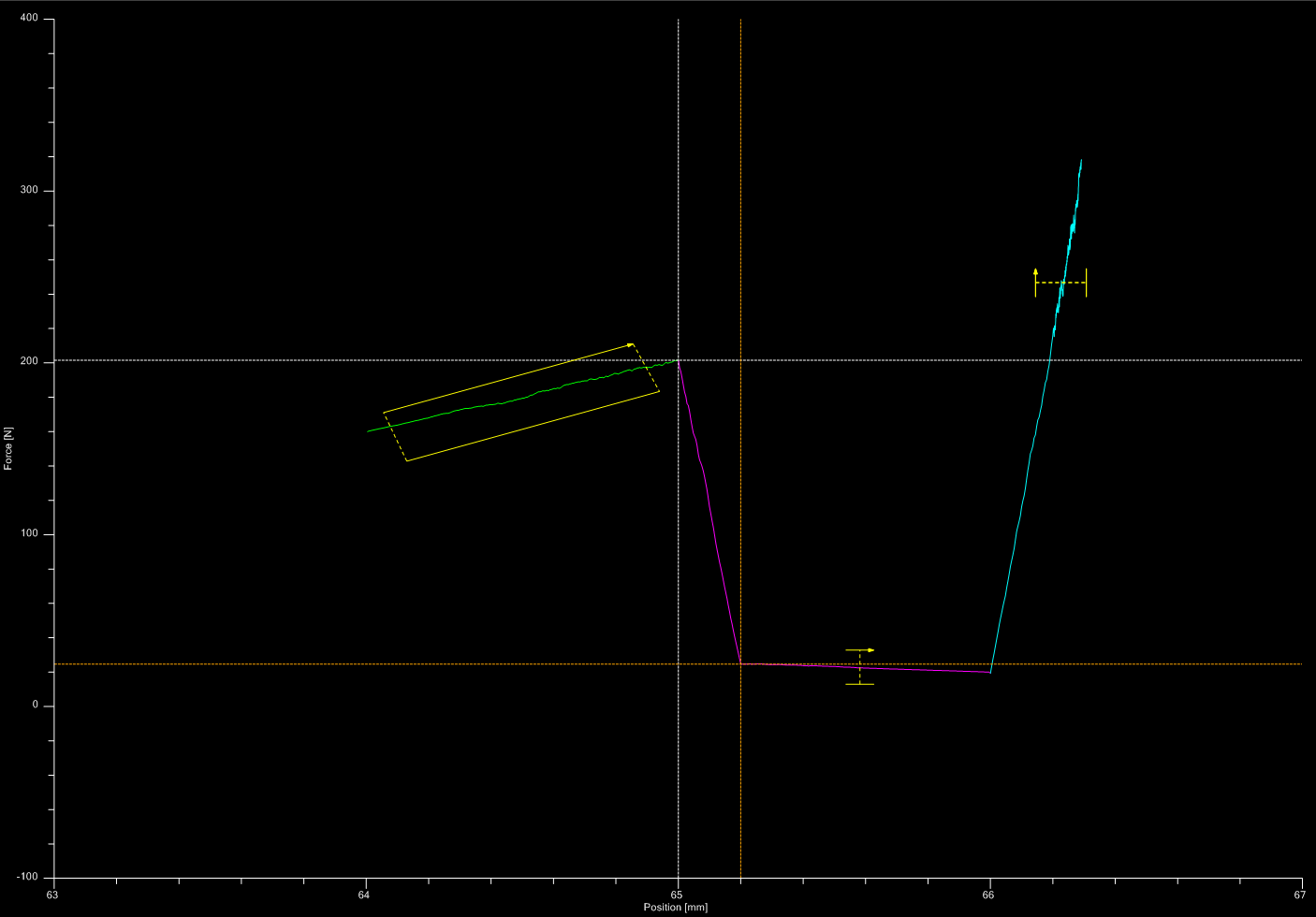

Programmation de l'enveloppe

Le contrôle de votre processus se fait à l'aide d'une enveloppe que vous définissez selon vos critères, et d'après la courbe Force/Position que vous aurez choisie dans la base de donnée regroupant vos différents essais.

Runtime process monitoring

  • Définition de l'enveloppe par maximum 8 fenêtres
  • Réaction en cas d'erreur, à choix:
    • Continuer jusqu'au bout
    • Arrêt de la presse
    • Remonter

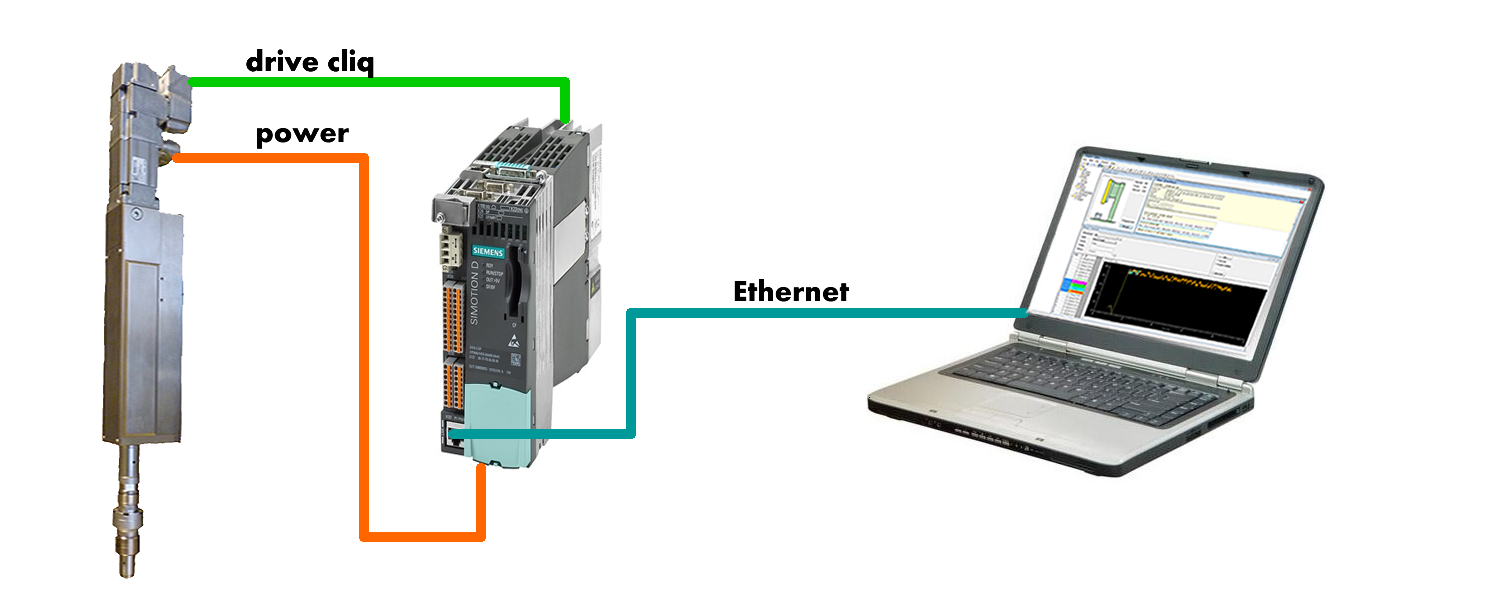

Standalone

Utilisation de la servopresse sans PLC de commande.
Seul un ordinateur personnel et le kit fournis par Softeca sont suffisants.

Mode standalone

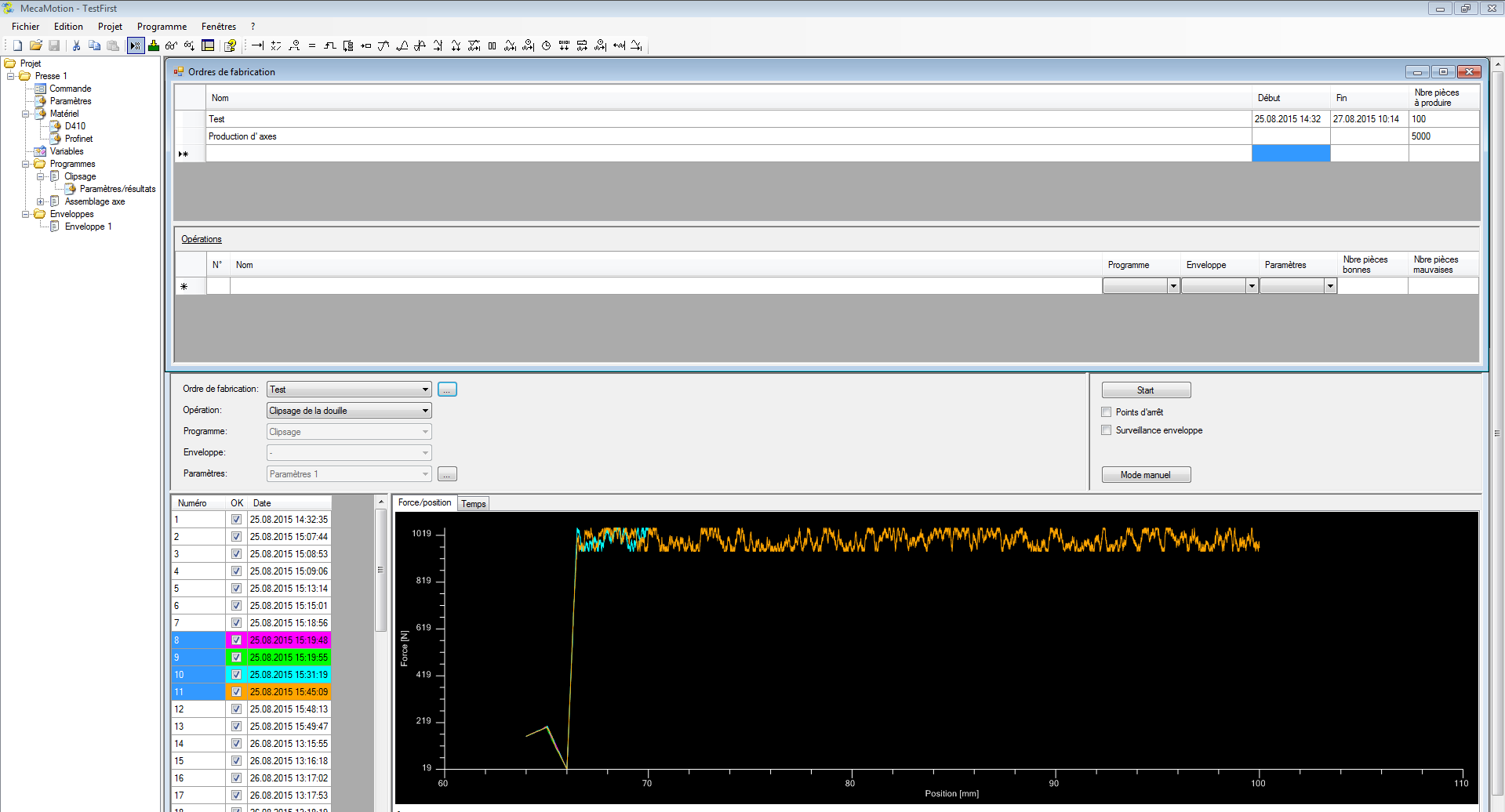

Gestion des ordres de fabrication
Gestion des ordres de fabrication

Gestion des ordres de fabrication avec tracabilité dans une base de donnée. Un ordre de fabrication peut avoir une multitude d'opérations.

Domaines d'application
Assemblage
Pliage
Assemblage
sur butée
Etampage
Marquage
Découpage
Mesure
Rivetage
Clipsage
Poinçonnage
Rigidité
Test de ressort
Test de traction
Pressage
Collage
