Instruction contrôle "Mesure de force post-process"

Scroll Précédent Accueil Suivant Plus

Instruction contrôle "Mesure de force post-process"

Cette instruction permet d'enregistrer dans une variable "résultat", la valeur de la force "X"[mm] avant la fin d'un positionnement.

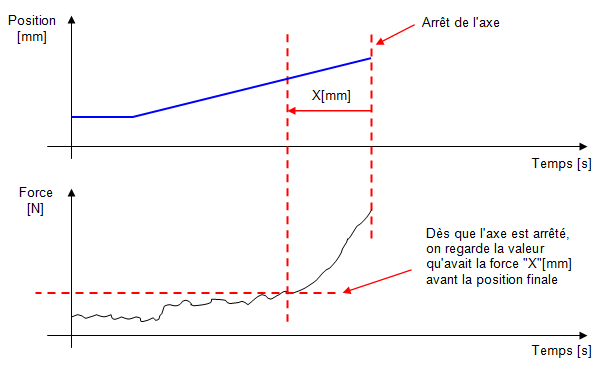

Explication mesure force post process

Figure 1: Explication schématique de l'instruction Mesure de force Post-Process

Cette instruction doit être utilisée de concert avec l'instruction d'enregistrement de courbe. En effet, la valeur de la force 'X'[mm] avant la position finale va être cherchée dans le tableau d'enregistrement.

Cette instruction "post-process", contrairement aux autres contrôles, vient se placer après le positionnement dans lequel la mesure doit être effectuée.

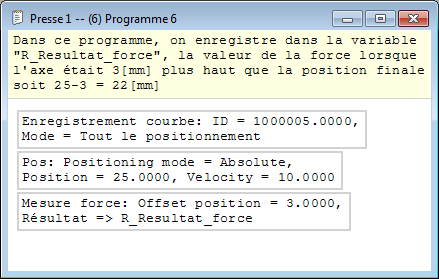

Programme exemple utilisation mesure force process

Figure 2: Exemple expliquant comment utiliser le contrôle "Mesure de force"

Ci-dessous, la liste des paramètres d'entrées et sorties de l'instruction :

Nom du paramètre

Déclaration

Type de donnée

Valeur par défaut

Description

Offset position mesure [mm]

Entrée

LREAL

0[mm]

Distance avant la position finale où la force doit être enregistrée

Résultat [N]

Sortie

REAL

--

Force mesurée X[mm] avant la position finale

Tableau 1: Liste des paramètres de l'instruction

Exemple d'utilisation:

Nous désirons connaître la force exercée sur une pièce, 5 centièmes de millimètre avant que la force finale de 150[N] soit atteinte.

Pour se faire, dans le programme de la figure 4, nous effectuons un movement jusqu'à la préposition, puis un mouvement avec un arrêt sur signal si la force est plus grande que 150[N] et lorsque cette force est atteinte nous arrêtons l'axe.

Ensuite, l'instruction "mesure de force post-process" va lire dans le tableau d'enregistrement la force exercée sur la pièce 5 centièmes de millimètre avant que la force finale ait été détectée (arrêt de l'axe)

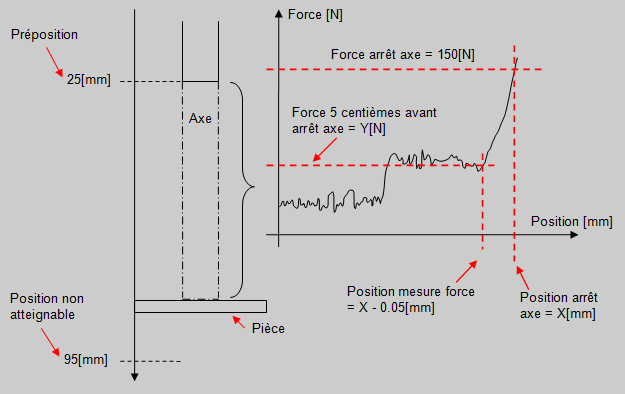

Exemple mesure force post process

Figure 3: Explication graphique de l'exemple

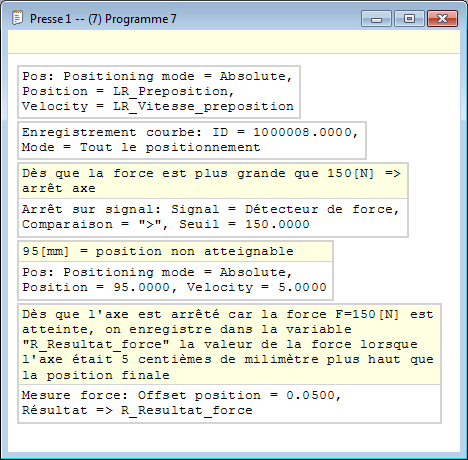

Programme exemple utilisation mesure force process 2

Figure 4: Programme pièce pour mesurer la force 0.05[mm] avant la position finale
