Instruction contrôle "Arrêt sur force"

Scroll Précédent Accueil Suivant Plus

Instruction contrôle "Arrêt sur force"

Contrairement à l'instruction "arrêt sur signal" qui arrête l'axe dès qu'un signal passe un certain seuil, le contrôle "arrêt sur force" est dédié à l'arrêt de l'axe par rapport à la force, avec une régulation de la vitesse d'avance afin d'avoir une force finale très proche de la consigne donnée.

Le régulateur incorporé dans ce contrôle est de type "P" (proportionnel). Avec le gain réglable directement dans l'instruction.

Ce régulateur fonctionne de la manière suivante:

Toutes les 2[ms] la valeur du détecteur de force est relevée et comparée à la consigne.

Plus l'écart entre la consigne et la force mesurée diminue, plus la vitesse d'avance de l'axe va diminuer (proportionnellement), jusqu'à atteindre la vitesse minimum d'avance (paramètre "vitesse min.").

Le régulateur va commencer à agir dès que l'axe aura atteint la position de travail. À ce moment là, la vitesse d'avance va diminuer de 'X'[%] de sa vitesse précédente (paramètre "vitesse de travail[%]") et après cela la vitesse sera régulée.

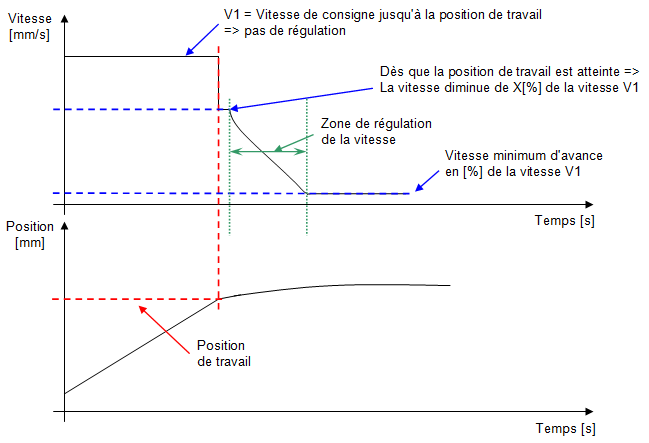

Explication arrêt sur force 2

Figure 1: Explication graphique du fonctionnement du contrôle "arrêt sur force"

Vous trouvez ci-dessous, la liste des paramètres d'entrées et sorties de l'instruction :

Nom du paramètre

Déclaration

Type de donnée

Valeur par défaut

Description

Position de travail [mm]

Entrée

LREAL

0[mm]

Position à partir de laquelle la vitesse d'avance sera dans un premier temps baissée à X[%] de sa valeur initiale et par la suite régulée

Consigne de force [N]

Entrée

LREAL

10[N]

Consigne de force à atteindre

Gain régulation de vitesse [-]

Entrée

LREAL

1

Gain proportionnel du régulateur. Plus cette valeur est élevée, plus la vitesse d'approche diminuera rapidement

Vitesse minimale [%]

Entrée

LREAL

10[%]

Vitesse minimale que la régulation pourra atteindre, la vitesse ne pourra pas descendre en dessous de cette valeur. Cette dernière est donnée en pourcentage de la vitesse initiale de l'axe.

Vitesse de travail [%]

Entrée

LREAL

50[%]

Pourcentage de diminution de la vitesse par rapport à la vitesse initiale lorsque la position de travaille est atteinte.

Tableau 1: Récapitulatif des différents paramètres de l'instruction

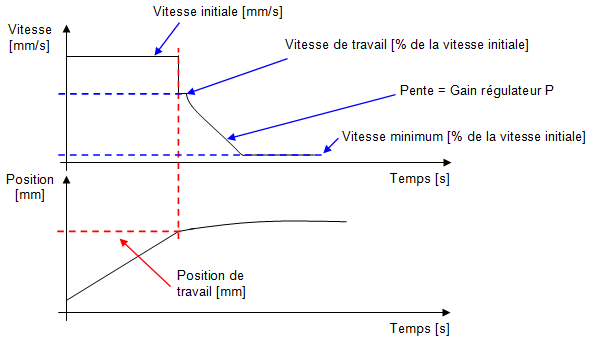

Explication arrêt sur force

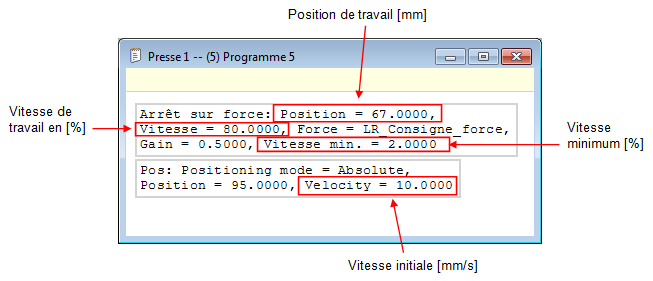

Programmation arret sur force 2

Figure 2: Liaison entre fenêtre de programmation et explication graphique

Vous trouvez ci-dessous le calcul des vitesses de travail, la vitesse initiale est égal à 10[mm/s].

Lors du passage à la position de travail, la vitesse de l'axe va passer à:
Vitesse de travail  =  80[%] de 10[mm/s]  =  8[mm/s]

Le régulateur pourra faire diminuer la vitesse d'avance de l'axe jusqu'à:
Vitesse minimum  =  2[%] de 10[mm/s]  =  0.2[mm/s]

Exemple d'utilisation:

Nous souhaitons insérer une pièce dans une autre avec une force de 150[N]. La force finale doit être le plus proche possible de la consigne, c'est pourquoi il n'est pas possible d'utiliser le contrôle d'arrêt sur signal qui est beaucoup moins précis.

Les paramètres de gains, vitesse minimum et vitesse de travail doivent être réglés sur des pièces tests, afin d'être le plus précis possible.

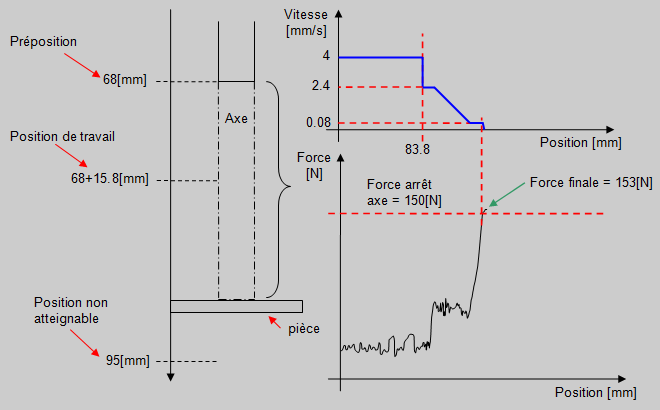

Exemple arrêt sur force

Figure 3:  Explication graphique de l'application

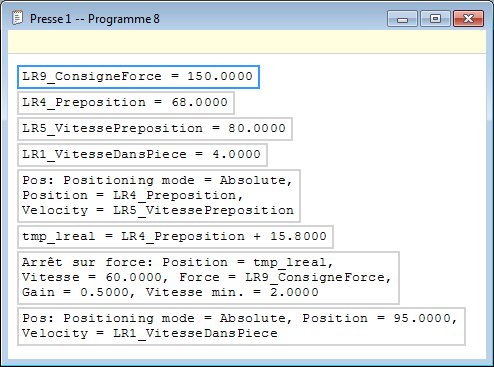

ExempleprogrammationArretforce

Figure 4: Programmation d'un arrêt sur force
